Fotos aéreas: José Luis Gutiérrez



CLIENTE: SOLARIA ENERGÍA Y MEDIO AMBIENTE

PRESUPUESTO: 1,1 M€

UBICACIÓN: ZAMORA

AÑO: En ejecución

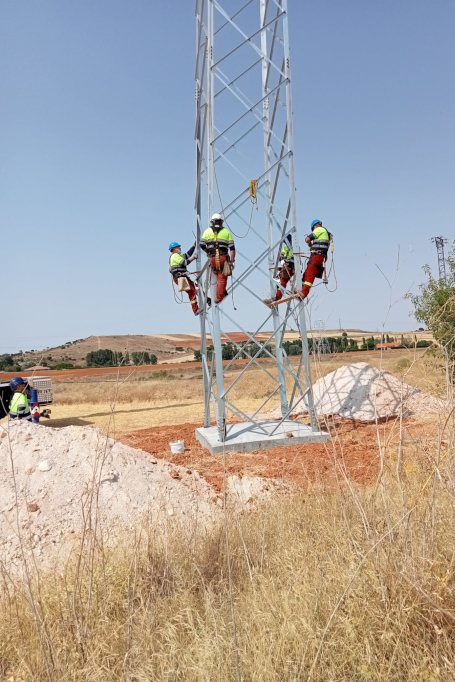

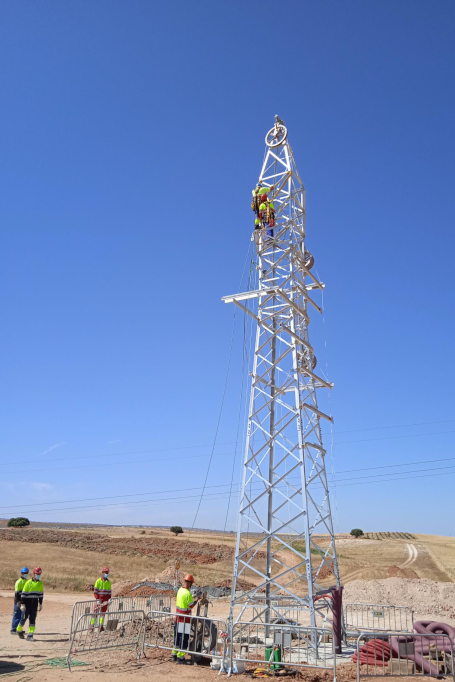

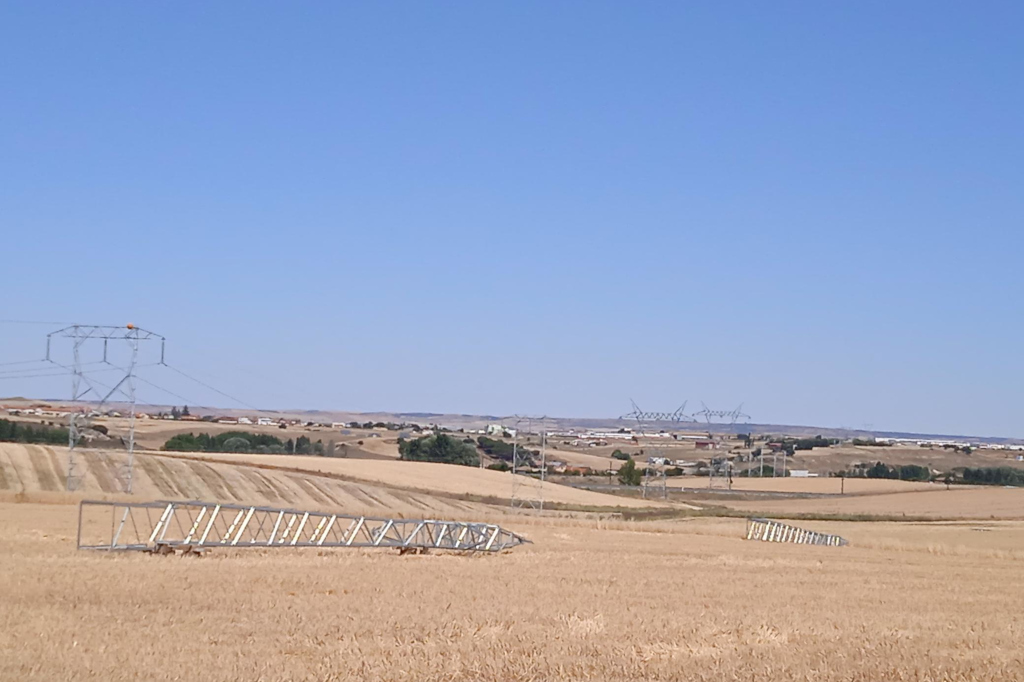

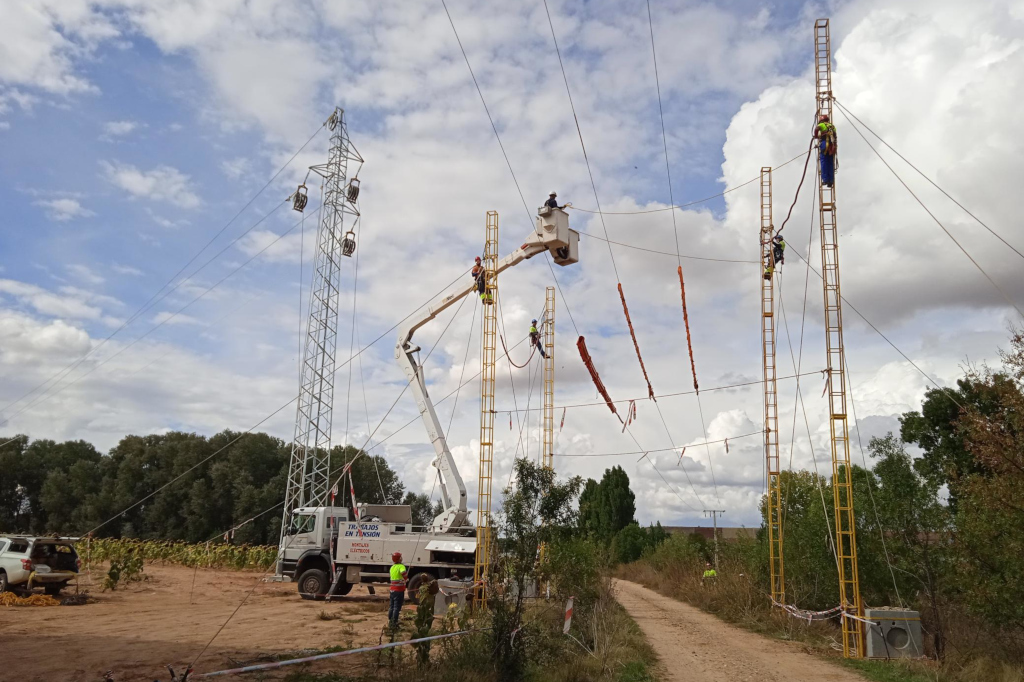

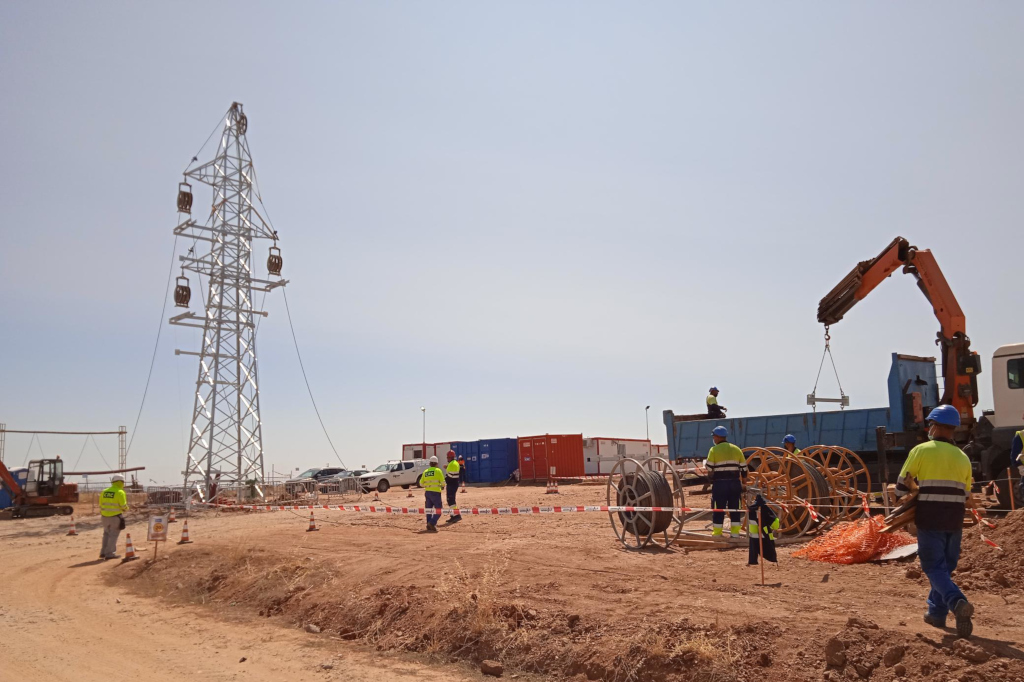

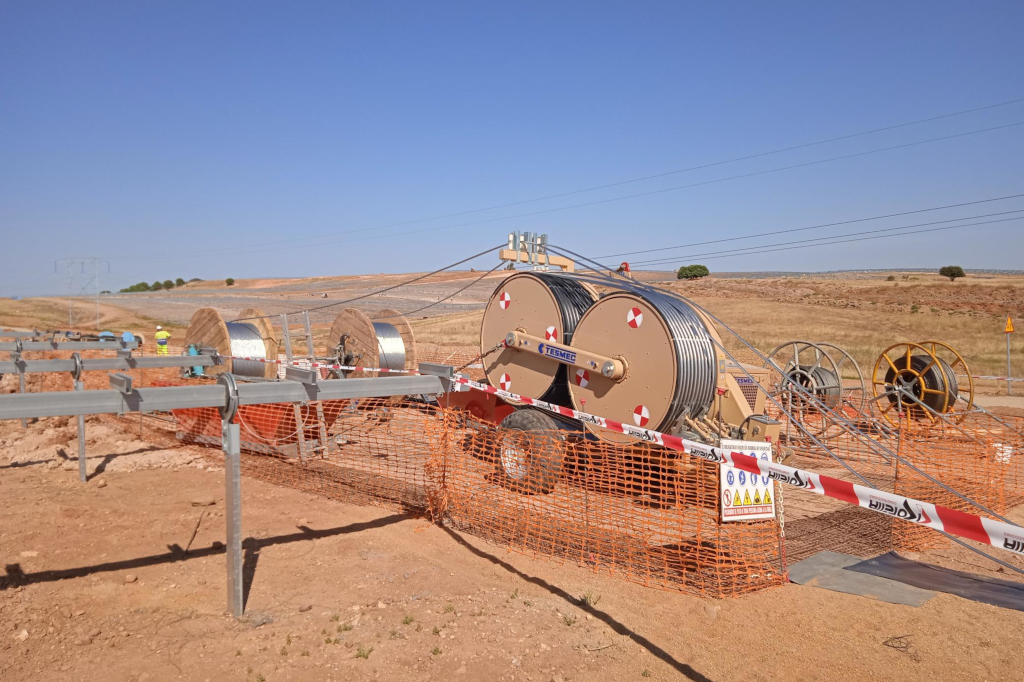

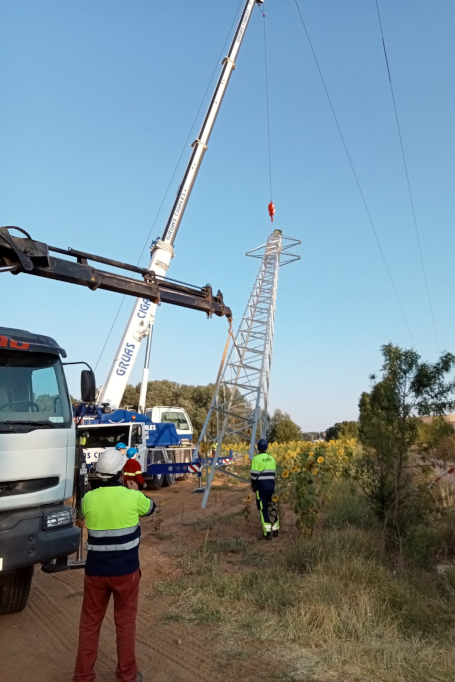

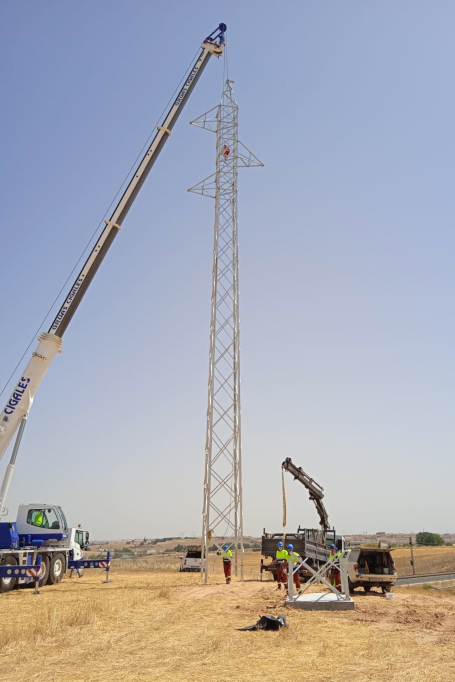

Tendido de la línea de evacuación de 30 kV desde el centro de seccionamiento de la Central Solar Fotovoltaica Sirius Solar en el T.M. de Zamora. La línea de evacuación se divide en dos tramos: un primer tramo aéreo de 3 km y otro subterráneo de 4,3 km. El tramo aéreo, es una línea con un circuito dúplex con un conductor LA-280 y un conductor OPGW de 48 fibras. Se constituye de 19 apoyos. Es una línea que cruza dos vías de ferrocarril convencional, una línea del AVE (con catenaria), dos líneas de media tensión (una de ADIF y otra de Iberdrola), una carretera de la Diputación de Zamora y una autovía.

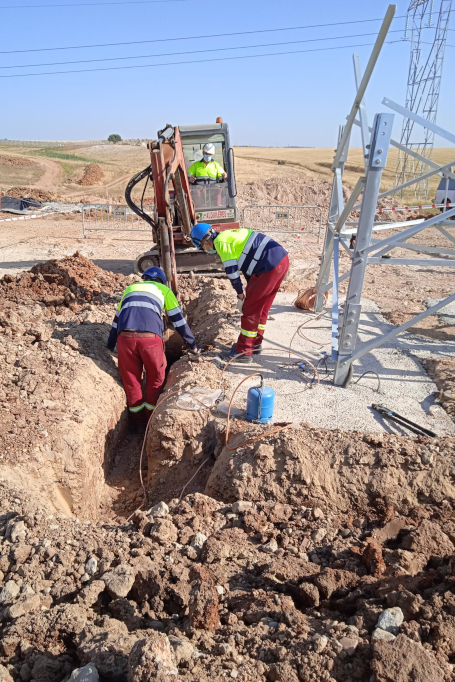

El tramo subterráneo es de doble circuito (6 fases) con un cable de 630 mm², directamente enterrado con un cable de fibra óptica de 48 fibras. En esta línea se realiza el cruce de una línea de MT de un particular y el cruce de una terna de fibra de comunicaciones. Se ha realizado una perforación dirigida para cruzar una carretera nacional de 4 carriles y también una canalización de gas.
