Fotos: Lluís Sans



CLIENTE: SEITT

PRESUPUESTO: 4,6 M€

UBICACIÓN: CARDEDEU (BARCELONA)

AÑO: 2012

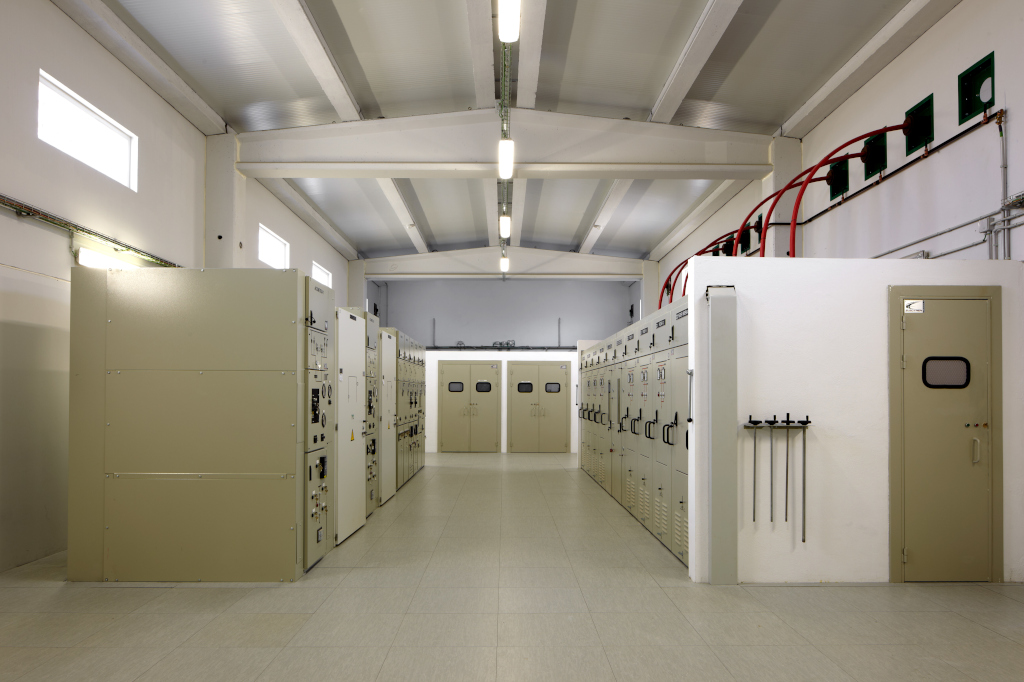

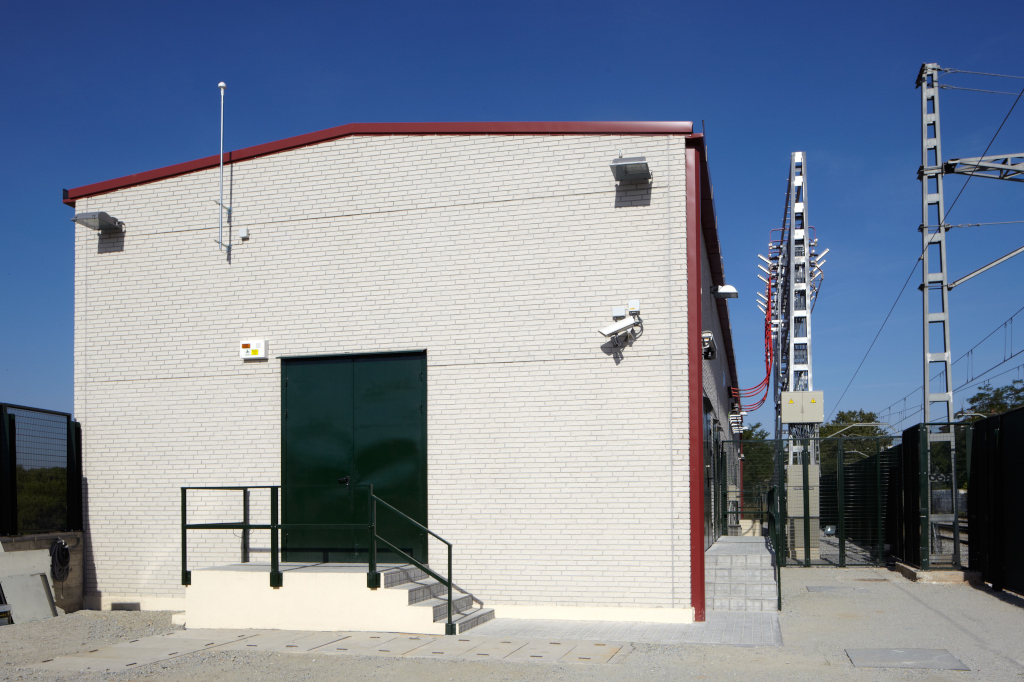

Nueva Subestación Eléctrica de Tracción de Cardedeu para dar servicio a los trenes la línea C2 de Cercanías de Barcelona. Construcción del edificio de 294 m2 e instalaciones de potencia para transformar los 25KV de corriente alterna de la línea de alimentación a 3000 V en corriente continua, equipamiento exterior y urbanización, con una superficie total de actuación de 700 m2.

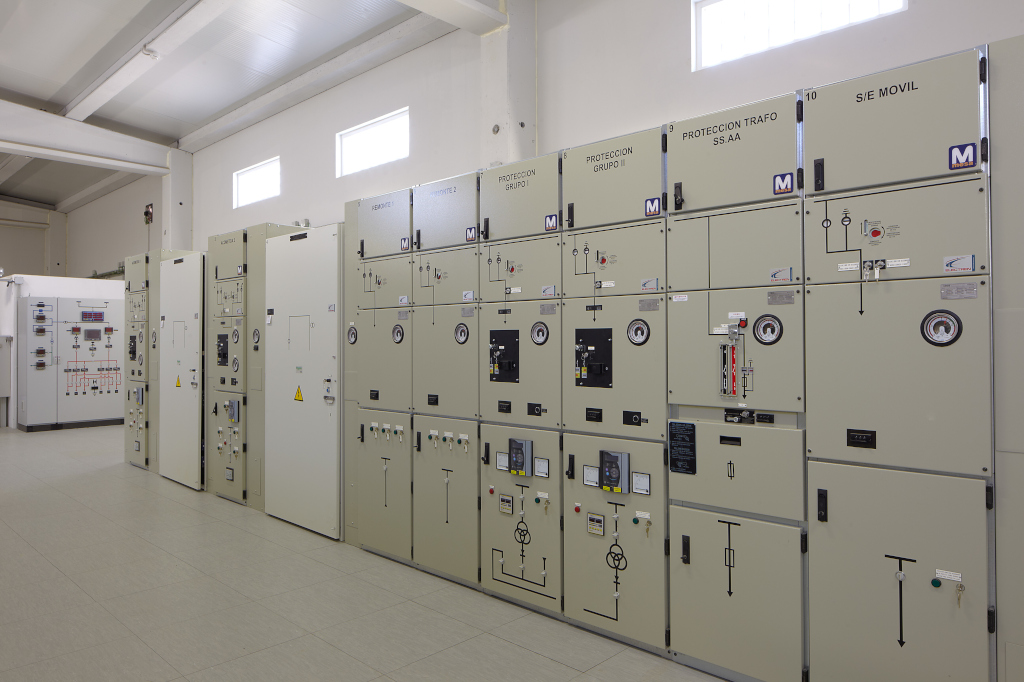

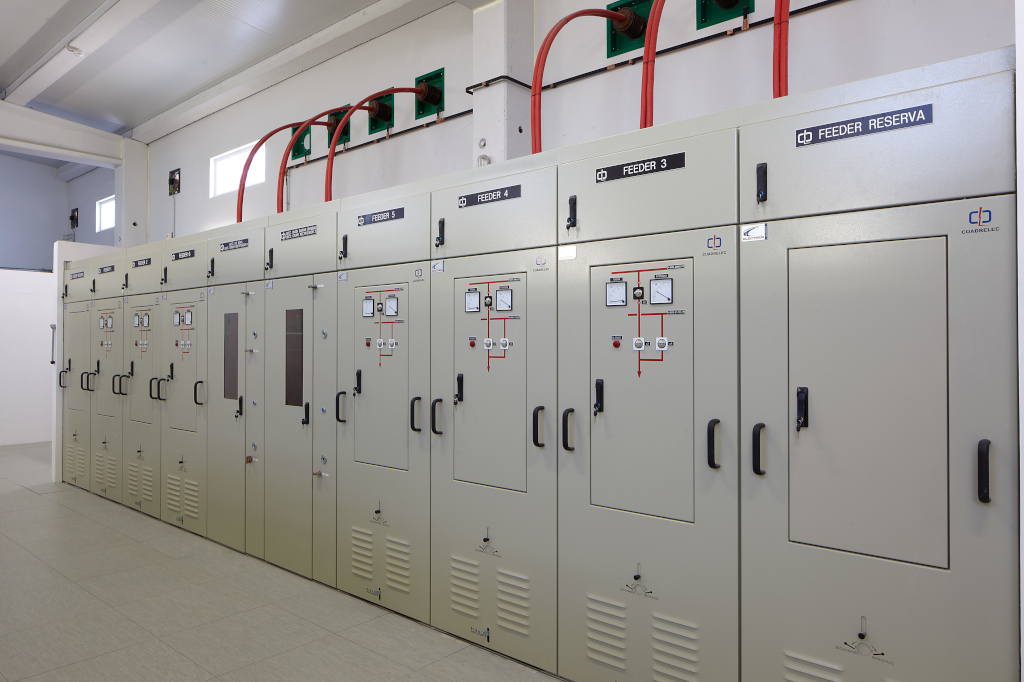

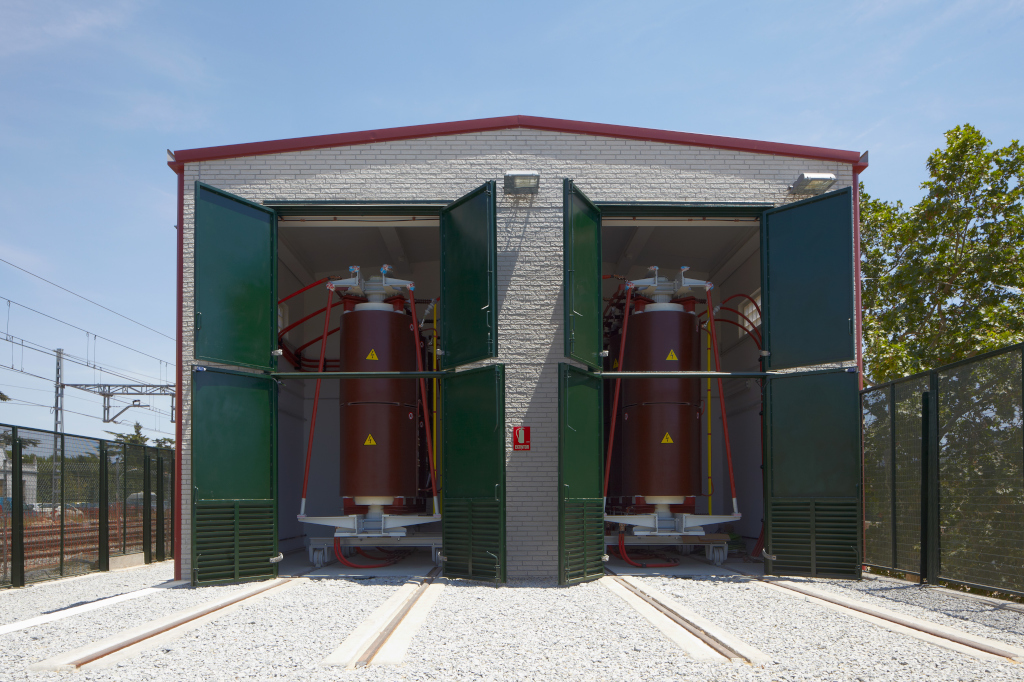

Destacan el conjunto de cabinas aisladas en gas SF6 de 36 kV, para dos líneas de Fecsa-Endesa principal y reserva con sus correspondientes medidas independientes para compañía suministradora y ADIF, el conjunto de cabinas aisladas en gas SF6 de 36 kV, para, protección de dos grupos transformadores rectificadores de 3300 kVA, servicios auxiliares de 250 kVA y alimentación a la S/E móvil y dos grupos transformadores rectificadores de 3.300 kVA, ONAN y 3.000 kW respectivamente.
